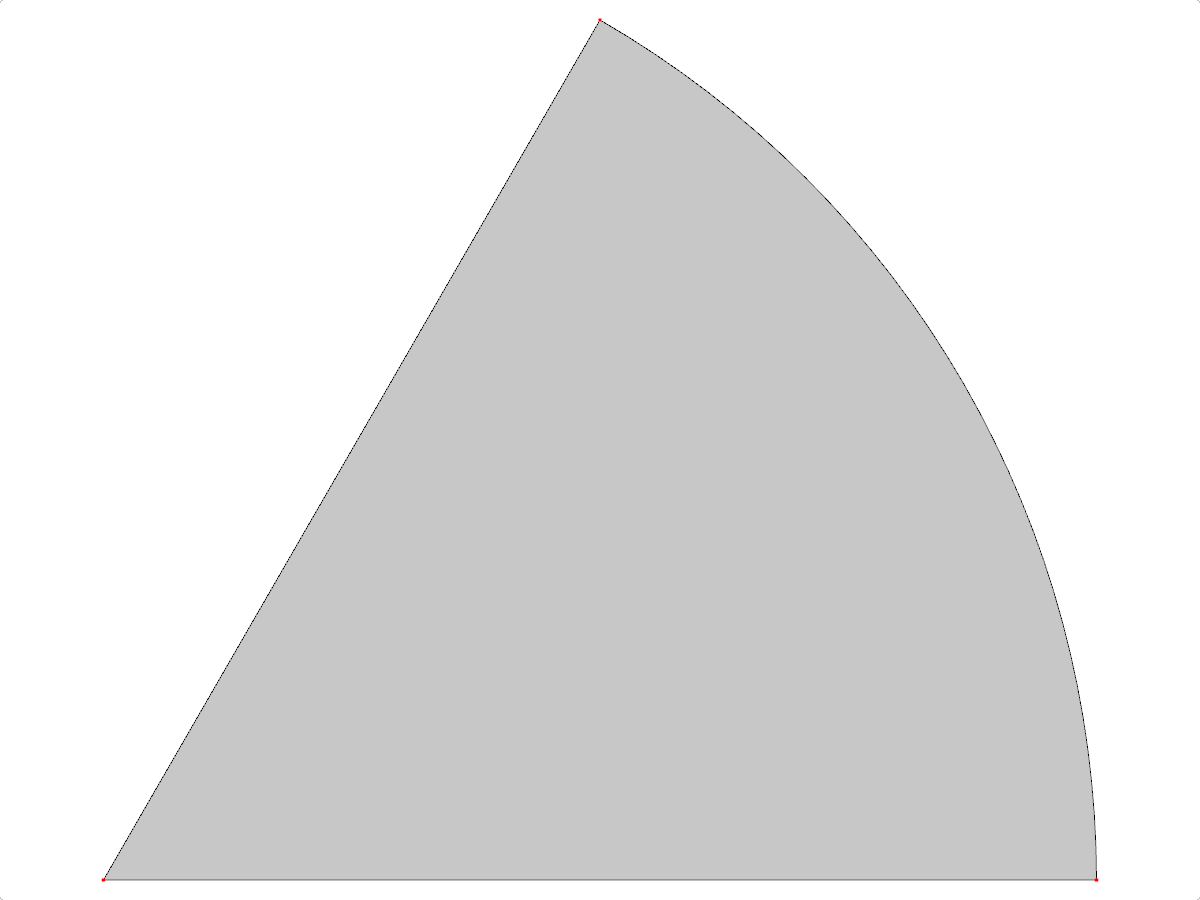

Kreissektorfläche Visualisierung in RFEM
Visuelle Darstellung einer Kreissektorfläche, die statische Analyseelemente und Netzknoten zeigt.
Das Bild zeigt eine detaillierte Ansicht einer kreissegmentförmigen Fläche, die in der Strukturanalyse verwendet wird. Es zeigt Netz-Knoten und Gitterlinien, die bei der Visualisierung von Kräften und Momenten helfen. Die Darstellung unterstützt das Verständnis der Spannungsverteilung über die Fläche, was für ingenieurtechnische Bewertungen entscheidend ist.
Verwendet in
3D-Modell
Spezifikationen
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 3 |
| Anzahl Linien | 3 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 1 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 1,178 t |
| Abmessungen (metrisch) | 3,000 x 0,000 x 2,598 m |
| Abmessungen (imperial) | 9.84 x 0 x 8.52 feet |
