Tonnengewölbe mit Ebenenanalyse

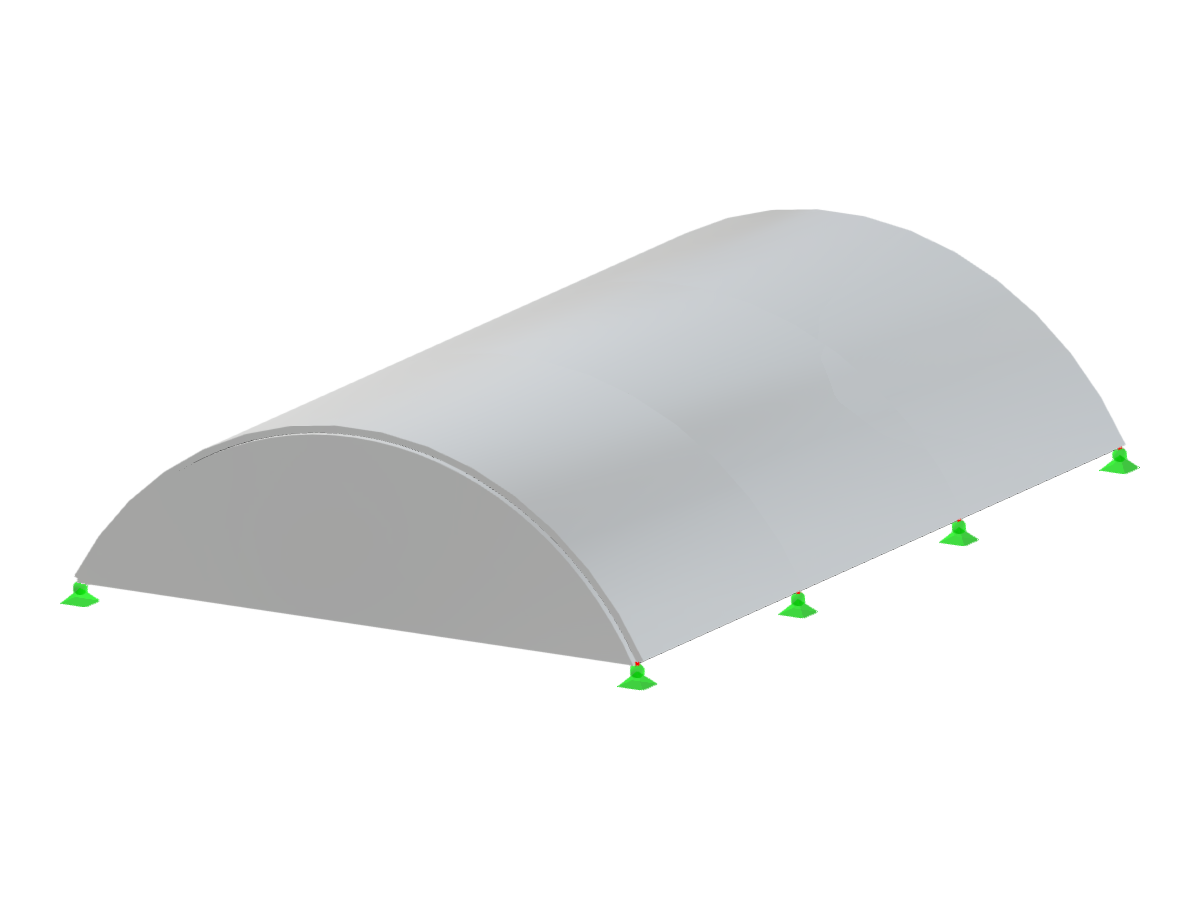

Statische Analyse eines Tonnengewölbes mit Scheiben, unter Verwendung der Höhen-Radius-Geometrie.
Ein Tonnengewölbe-Tragwerk mit einer halbzylindrischen Form, charakterisiert durch seine Höhen- und Radiengeometrie, wird analysiert. Das Tragwerk integriert Scheibenelemente zur Stabilitätsverbesserung. Dieser Gewölbetyp wird häufig für weitgespannte architektonische Anwendungen verwendet. Sein Entwurf beinhaltet komplexe Lastverteilungsdynamiken.
Verwendet in
3D-Modell
Spezifikationen
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 8 |
| Anzahl Linien | 14 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 7 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 10,769 t |
| Abmessungen (metrisch) | 4,000 x 1,200 x 6,000 m |
| Abmessungen (imperial) | 13.12 x 3.94 x 19.69 feet |
