Kategorie 'Posouzení betonu' spravuje základní přiřazení, která se týkají posouzení prutů, ploch a protlačení. Zde můžete zkontrolovat objekty určené k posouzení, jejich materiály, průřezy nebo tloušťky a přiřadit objektům konfigurace pro posouzení.
Pro práci v tabulkách jsou k dispozici funkce známé z RFEMu, pomocí kterých můžete upravovat tabulku. Specifické tabulky kategorie 'Posouzení betonu' jsou představeny v následujících kapitolách.
Navíc jsou v dialogu Globální nastavení uložena obecná výchozí nastavení pro posouzení betonu. Tento dialog můžete vyvolat pomocí tlačítka tabulky
nebo kontextové nabídky položky navigátoru 'Posouzení betonu'.
Konfigurace pro posouzení
Podrobná nastavení jednotlivých posouzení se zadávají v konfiguracích pro posouzení. Pro každý mezní stav existuje vlastní konfigurace pro posouzení, která spravuje normově specifická pravidla a ve které můžete zadat například mezní hodnoty nebo různé možnosti posouzení. K dispozici jsou vždy pouze ty konfigurace pro posouzení, které jsou aktivovány v globálních nastaveních. Tyto konfigurace jsou popsány samostatně pro jednotlivé normy, například pro Eurokód v kapitolách pro Konfigurace pro posouzení | EN 1992-1-1.

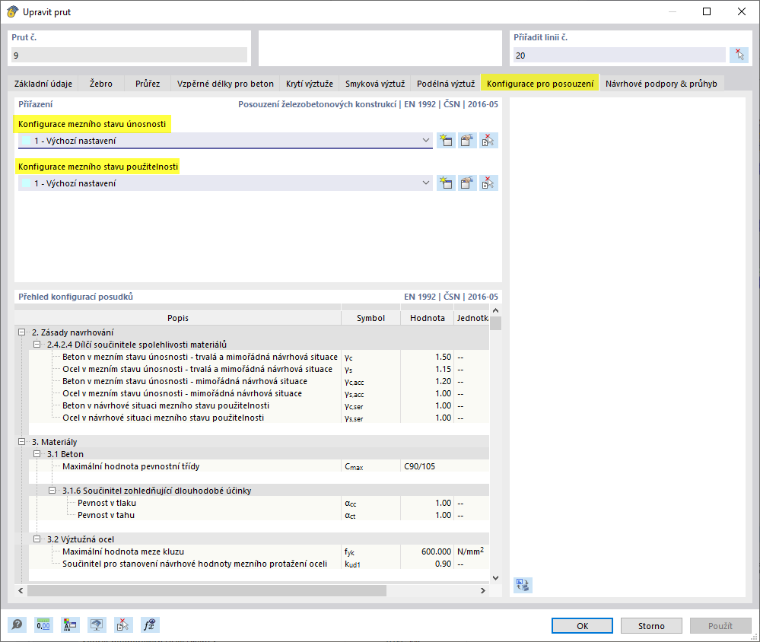

Také konfigurace pro posouzení jsou organizovány jako typy. Můžete tak vytvářet různé typy pro jednotlivé konfigurace pro posouzení a poté přiřadit například prutu v záložce 'Konfigurace pro posouzení' odpovídající konfigurace.
Vyberte ze seznamu existující konfiguraci nebo vytvořte novou konfiguraci. Pomocí tlačítka
můžete rovněž vytvořit novou konfiguraci. Pomocí tlačítka
máte možnost převzít konfiguraci graficky z jiného objektu. Pomocí tlačítka
můžete upravit vybranou konfiguraci pro posouzení.
Správa konfigurací pro posouzení

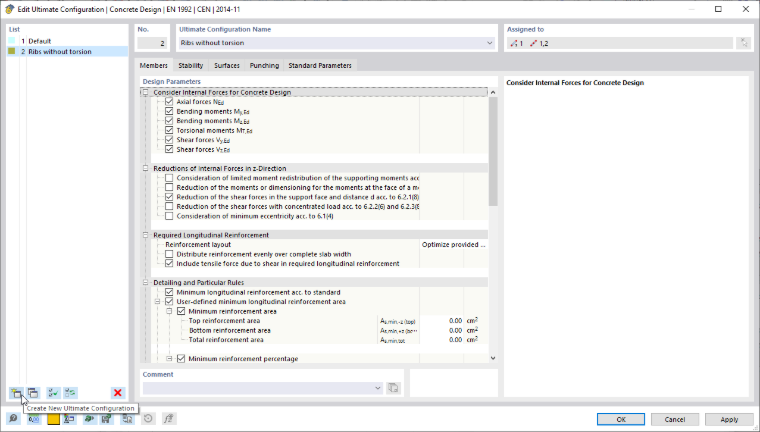

V dialogu Upravit konfiguraci mezního stavu únosnosti vidíte v 'Seznamu' všechny konfigurace mezního stavu existující v modelu. Pomocí tlačítka
můžete vytvořit novou konfiguraci založenou na výchozích hodnotách
normy
. Pomocí tlačítka
můžete vybranou konfiguraci kopírovat, pomocí tlačítka
vybranou konfiguraci odstranit.
Přiřazení konfigurace pro posouzení
Analogicky k Typy posouzení betonu můžete konfiguraci přiřadit objektům jednotlivě. K tomu máte různé možnosti:
- Přiřazení pomocí tlačítka

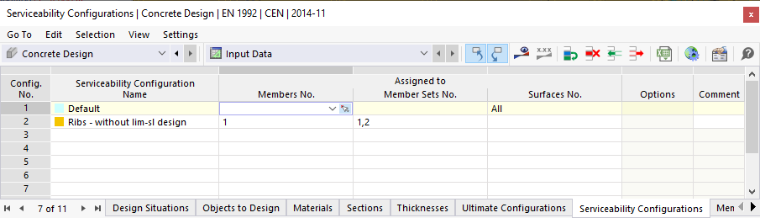

vpravo nahoře v dialogu Upravit konfiguraci mezního stavu únosnosti - Přiřazení ve vstupní tabulce posouzení betonu pro konfigurace (viz obrázek Přiřazení konfigurace mezního stavu použitelnosti pomocí tabulky
- Přiřazení pomocí seznamu v editačním dialogu objektu
Pro objekt, kterému není pro určitý mezní stav přiřazena žádná konfigurace, se v tomto mezním stavu neprovádějí žádná posouzení. Můžete tak například u jednotlivých prutů jednoduchým způsobem deaktivovat posouzení mezního stavu použitelnosti tím, že těmto prutům nepřiřadíte žádnou konfiguraci mezního stavu použitelnosti.
