Lokální oslabení průřezu prutů umožňují zohlednit při výpočtech oslabení průřezu, jako jsou otvory pro šrouby nebo výřezy.
Typ a poloha redukce

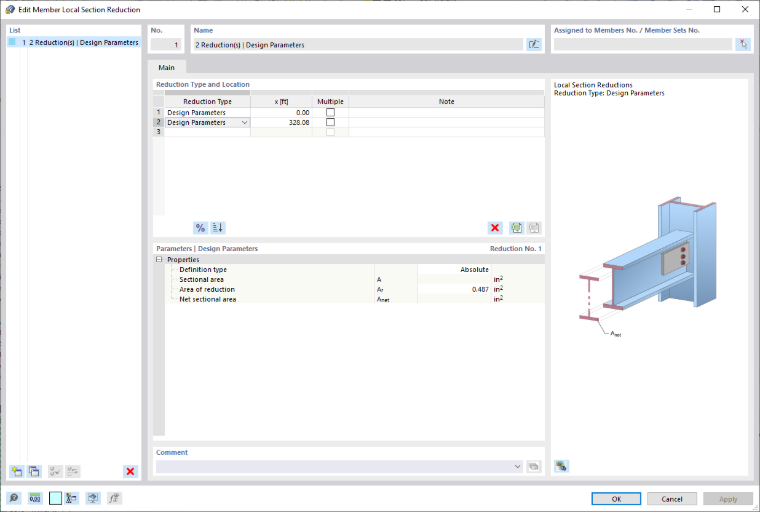

Redukce lze definovat pro různá místa podél prutu nebo sady prutů. Zadejte příslušný počet řádků tak, že v seznamu vždy vyberete typ redukce „Parametry posouzení“.
Poté zadejte příslušné místo x na prutu nebo v sadě prutů. Vzdálenost můžete definovat pomocí absolutního nebo relativního zadání. Pomocí tlačítka
můžete přepínat mezi těmito dvěma možnostmi zadání. Pokud jsou redukce v pravidelných vzdálenostech, zaškrtněte možnost „Vícenásobné“. Počet a posun pak můžete definovat v části Parametry | Parametry posouzení.
Tlačítko
umožňuje seřadit parametry posouzení definované v tabulce vzestupně podle místa x.
Parametry | Parametry posouzení
V této sekci se definují parametry posouzení pro vybrané místo. Pokud je vybráno vícenásobné zadání, zadává se zde počet a vzdálenost redukcí průřezu. I v tomto případě lze vzdálenost zadat jako absolutní nebo relativní.
Lokální oslabení průřezu se zadává pomocí Redukce plochy. Po přiřazení lokální redukce průřezu určitému objektu se automaticky vypočítá čistá plocha průřezu z hrubé plochy průřezu v příslušném bodě minus plocha redukce a zobrazí se v dialogu.
Pokud v případě přiřazení několika objektů nebo několika míst nelze vypočítat žádnou čistou průřezovou plochu, zobrazí se v tomto dialogu minimální a maximální hodnoty čistých průřezových ploch. Při ověření se použije hodnota přiřazená dané poloze.
Pokud je to upraveno ve vybrané návrhové normě, je možné zadat také součinitel smykového přetvoření (např. v případě spojení úhlových profilů podle AISC).
U některých návrhových norem je možné zadat parametry pro posouzení tlaku, toto je výslovně uvedeno v názvu možnosti.

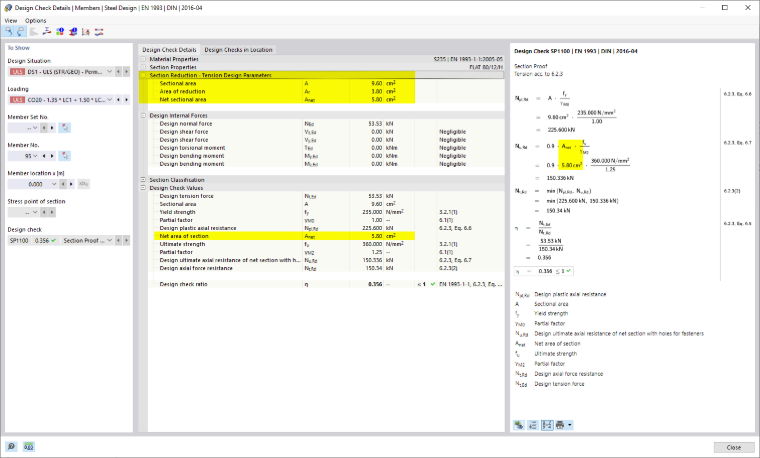

Pokud byla při posouzení zohledněna lokální redukce průřezu prutu, zobrazí se v Detailech posouzení příslušné mezivýsledky.
Grafické znázornění
V navigátoru Zobrazit je možné aktivovat grafické zobrazení lokální redukce průřezu prutu. U prutů a sad prutů, kterým je přiřazena lokální redukce průřezu prutu, se v místech redukce zobrazí ohraničení průřezu.
