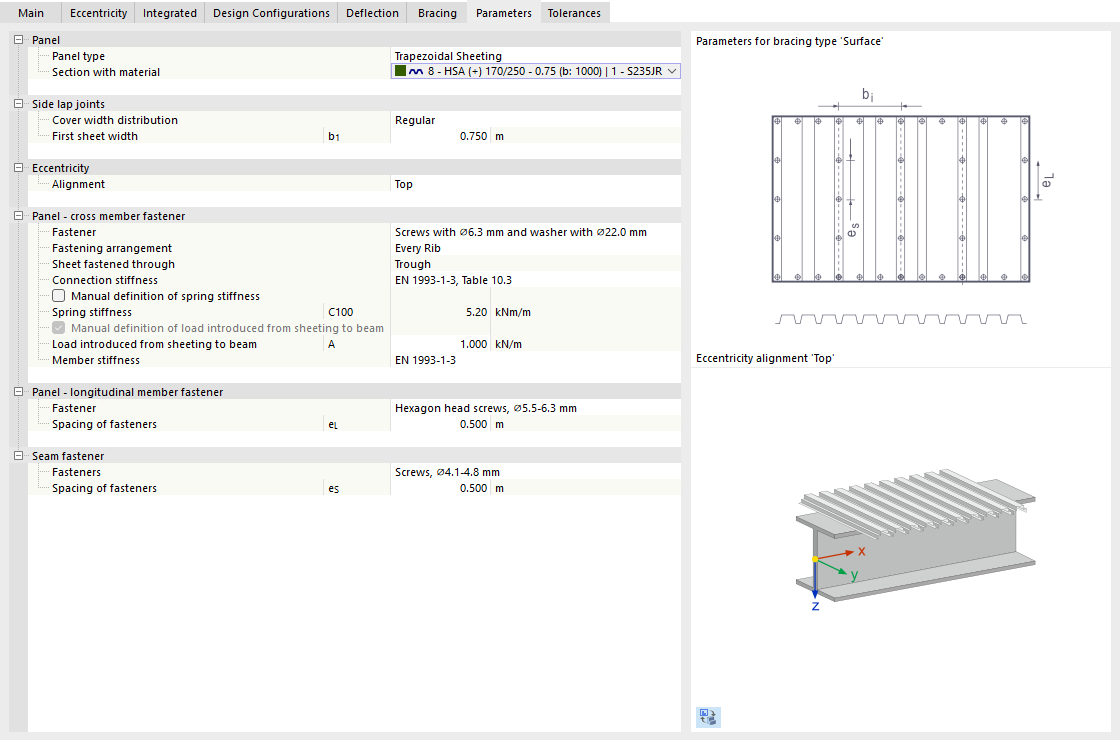

Definice parametrů výztužné plochy: Typ 'Plocha'
Dialog „Vyztužení" zobrazuje parametry pro typ vyztužení „Plocha" s trapézovým plechem. Podélné spoje jsou pravidelné. Pro sekundární nosníky jsou definovány šrouby ø 6,3 mm s deskou ø 22,0 mm na každém žebru u spodního pásu, přičemž tuhost styčníku 5,20 kN/m je stanovena podle EN 1993-1-3, tabulka 10.3. Podélné nosníky a podélné spoje používají šrouby s šestihrannou hlavou ø 5,5–6,3 mm resp. šrouby ø 4,1–4,8 mm s vzdáleností spojovacích prostředků 0,500 m. Grafika znázorňuje uspořádání panelů a excentricitu u I-nosníku.
