Definice kritérií výztužné plochy: Typ 'Podpora prutu'

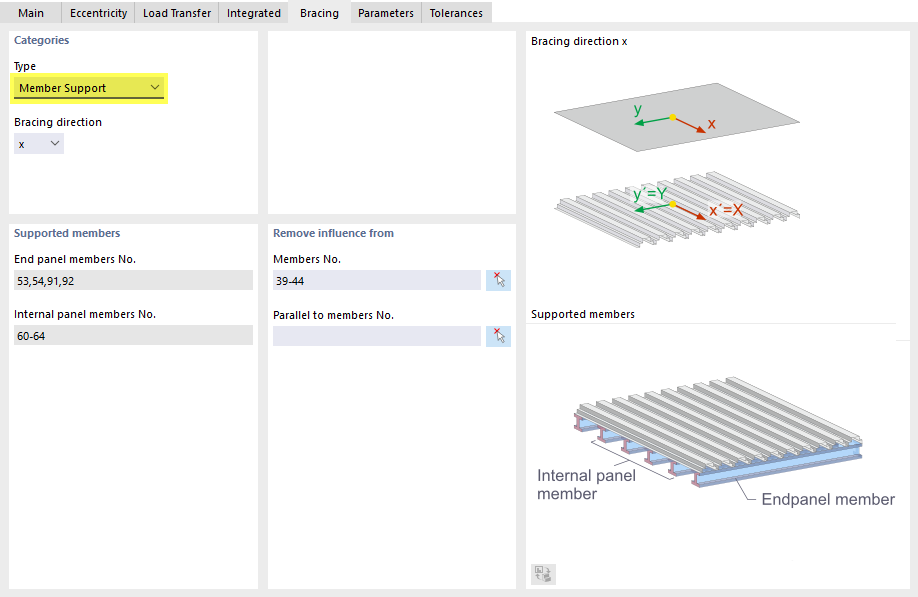

Definování kritérií výztužné plochy: Typ 'Vazba prutu'
Dialogové okno k definici vyztužované plochy zobrazuje záložku „Vyztužení" s kategorií „Typ" a výběrem „Prutové ložisko". Směr vyztužení je nastaven na x. V části „Podpěrné pruty" jsou uvedeny pruty 53, 54, 91 a 92 pro krajní pole a pruty 60 až 64 pro vnitřní pole. Oblast „Bez účinku na" uvádí pruty 39 až 44. Grafiky znázorňují směr vyztužení x s lokálními osami a rozlišení mezi pruty vnitřního a krajního pole.
