Analýza zatížení větrem budovy v RFEM
Analýza zatížení větrem vícepodlažní konstrukce budovy v RFEM s barevným zobrazením deformace a tabulkou středů tuhosti a hmotnosti podle podlaží.

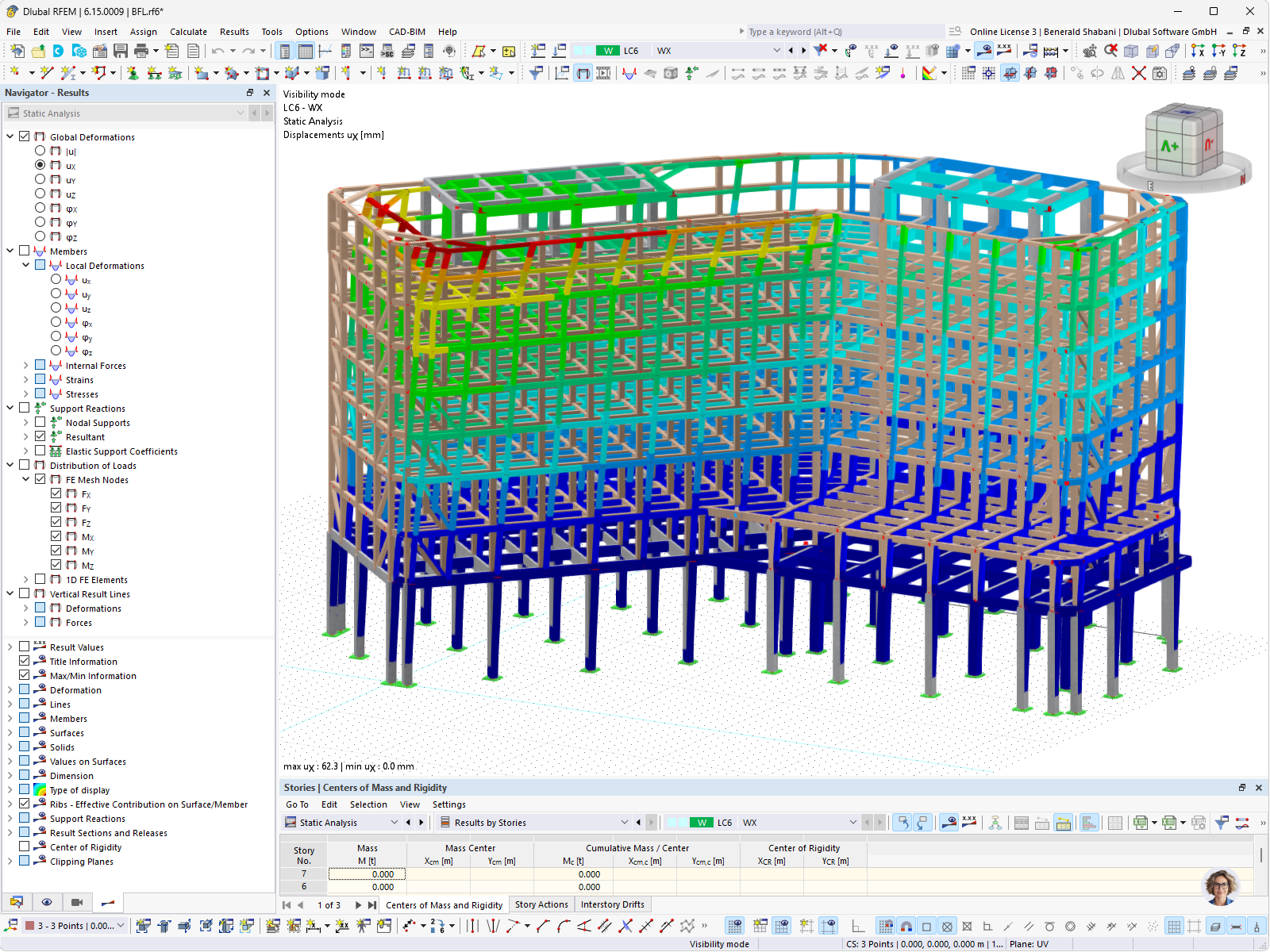

Obrázek ukazuje uživatelské rozhraní softwaru RFEM 6 s otevřeným modelem „BFL.rf6“. Zobrazena je vícepodlažní konstrukce budovy jako prutový model, jehož deformace v zatěžovacím stavu ZS6 (zatěžovací stav pro vítr WX) jsou barevně škálovány od červené přes žlutou a zelenou až po modrou. V navigátoru „Výsledky“ jsou aktivovány globální deformace, přičemž je vybrána hodnota deformace uX. Dole ukazuje tabulka s výsledky podle podlaží hmotu, středy hmoty a tuhosti a také kumulativní hodnoty pro každé podlaží. Karty „Středy hmoty a tuhosti“, „Síly v patrech“ a „Mezipatrové posuny“ jsou k dispozici pro vyhodnocení vazeb mezi podlažími.
Používá se v
3D model
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
Více o 3D modelu
Specifikace
| Počet uzlů | 1206 |
| Počet linií | 2206 |
| Počet prutů | 2157 |
| Počet ploch | 10 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 7 |
| Počet kombinací zatížení | 22 |
| Počet kombinací výsledků | 2 |
| Celková hmotnost | 2750,796 t |
| Rozměry (metrické) | 82,882 x 54,000 x 64,021 m |
| Rozměry (imperiální) | 271.92 x 177.17 x 210.04 feet |
