Pohled na vícepodlažní hybridní budovu v programu RFEM

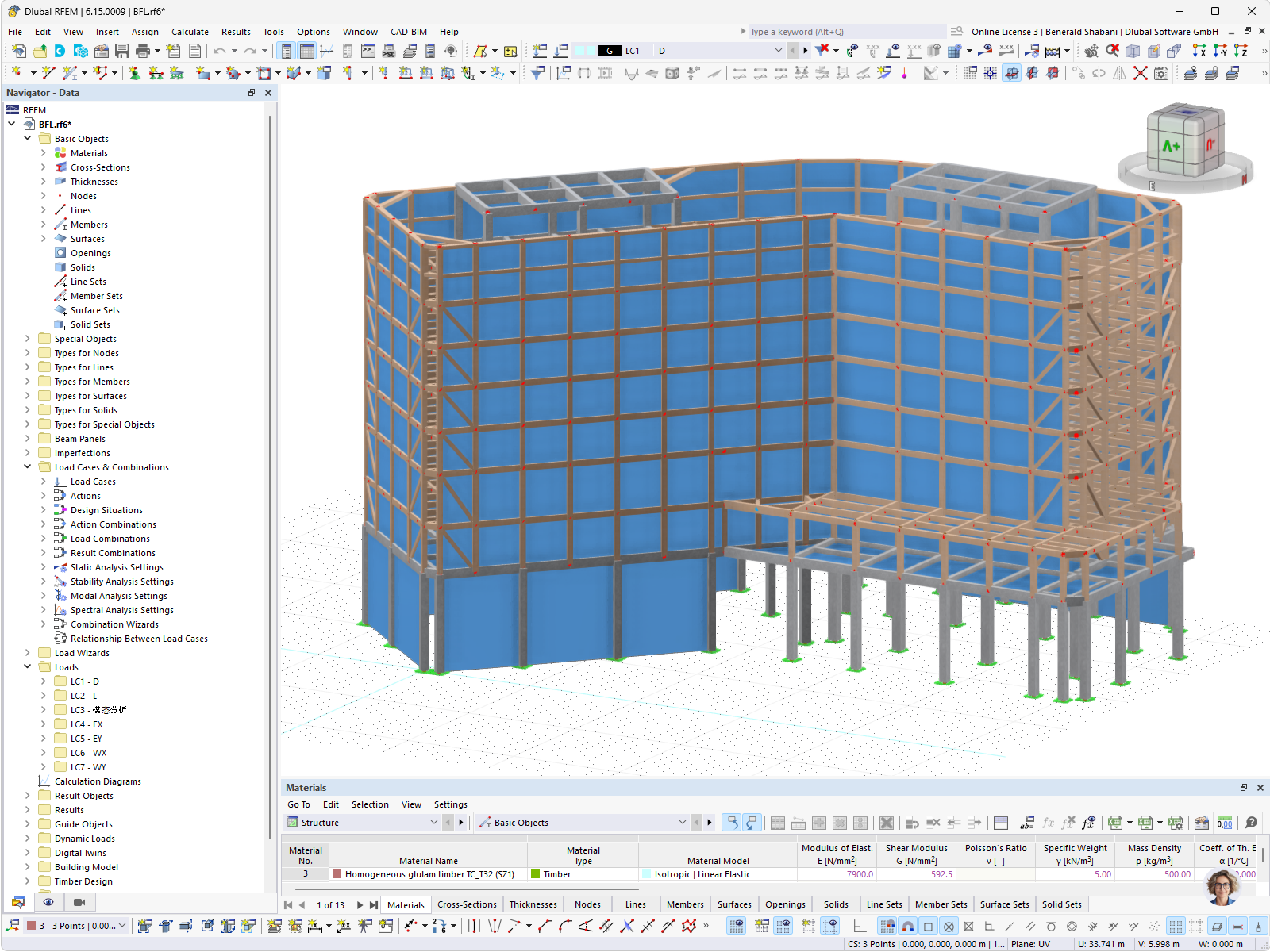

Sedmipodlažní budova v hybridní konstrukci s dřevěnou a ocelovou konstrukcí, modelovaná v programu RFEM s definicí materiálu křížem lepené dřevo
Obrázek ukazuje sedmipodlažní budovu v hybridní konstrukci, modelovanou v programu RFEM 6.15.0009. Konstrukce sestává z dřevěných prutových konstrukcí, které stojí na ocelových sloupech v přízemí, se zeleně znázorněnými uzlovými podporami. Na střeše se nacházejí dvě konstrukce z ocelových nosníků. V dolní tabulkové části jsou uvedeny materiály, včetně homogenního křížem vrstveného dřeva TC_T32 (SZ1) s izotropním, lineárně elastickým materiálovým modelem a modulem pružnosti 7900 N/mm². V navigátoru jsou strukturovaně zobrazeny zatěžovací stavy jako vlastní tíha, zatížení sněhem a větrem, jakož i kombinace zatížení a modely budovy.
Používá se v
3D model
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
Více o 3D modelu
Specifikace
| Počet uzlů | 1206 |
| Počet linií | 2206 |
| Počet prutů | 2157 |
| Počet ploch | 10 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 7 |
| Počet kombinací zatížení | 22 |
| Počet kombinací výsledků | 2 |
| Celková hmotnost | 2750,796 t |
| Rozměry (metrické) | 82,882 x 54,000 x 64,021 m |
| Rozměry (imperiální) | 271.92 x 177.17 x 210.04 feet |
