Srovnávací napětí a plastické přetvoření modelu FS-4mm
Výsledky analýzy metodou konečných prvků zobrazující ekvivalentní napětí podle von Mises a ekvivalentní plastická přetvoření pro model ocelového styčníku.

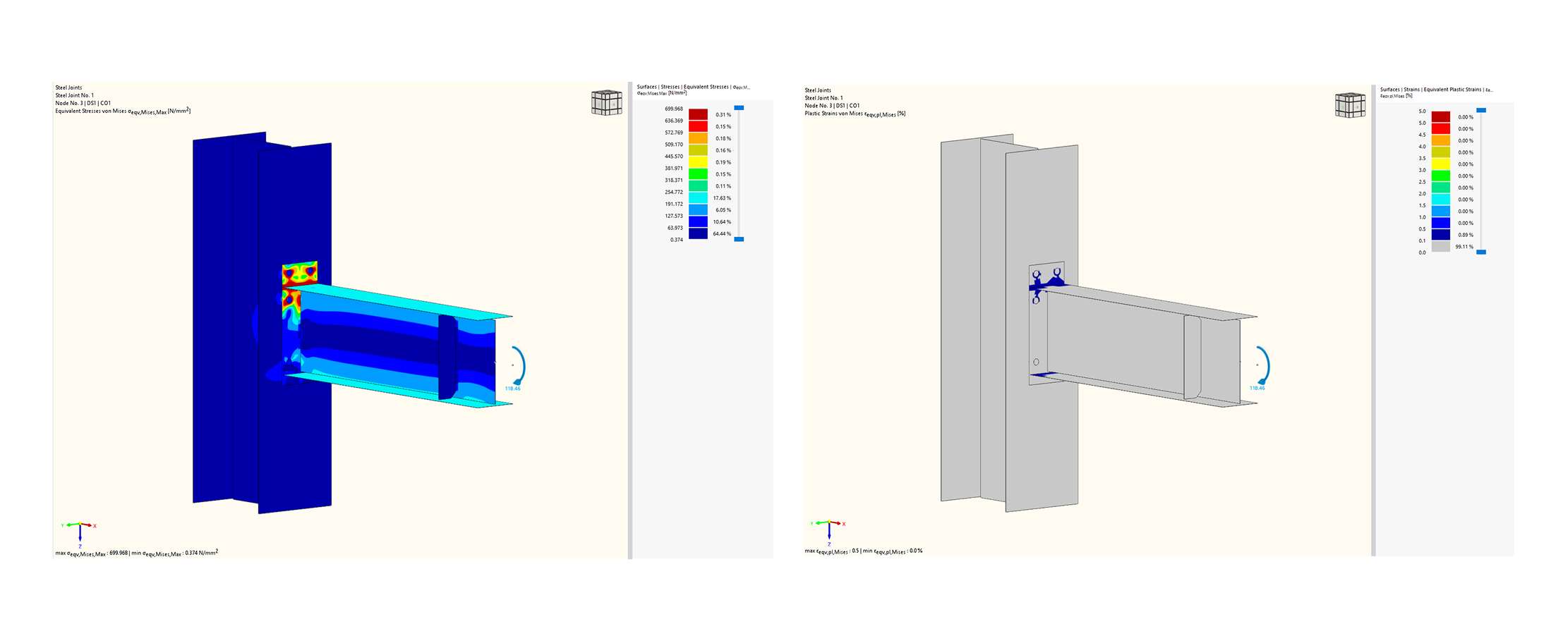

Obrázek zobrazuje statickou analýzu ocelového přípoje č. 1 (uzel č. 3) pro model FS-4mm. Levý pohled vizualizuje rozložení srovnávacího napětí podle von Mises, pravý pohled znázorňuje ekvivalentní plastická přetvoření. Toto srovnání umožňuje vyhodnocení elasticko-plastického chování a únosnosti detailu spoje.
