Šikmý Gerberův nosník s klouby a převislými konci

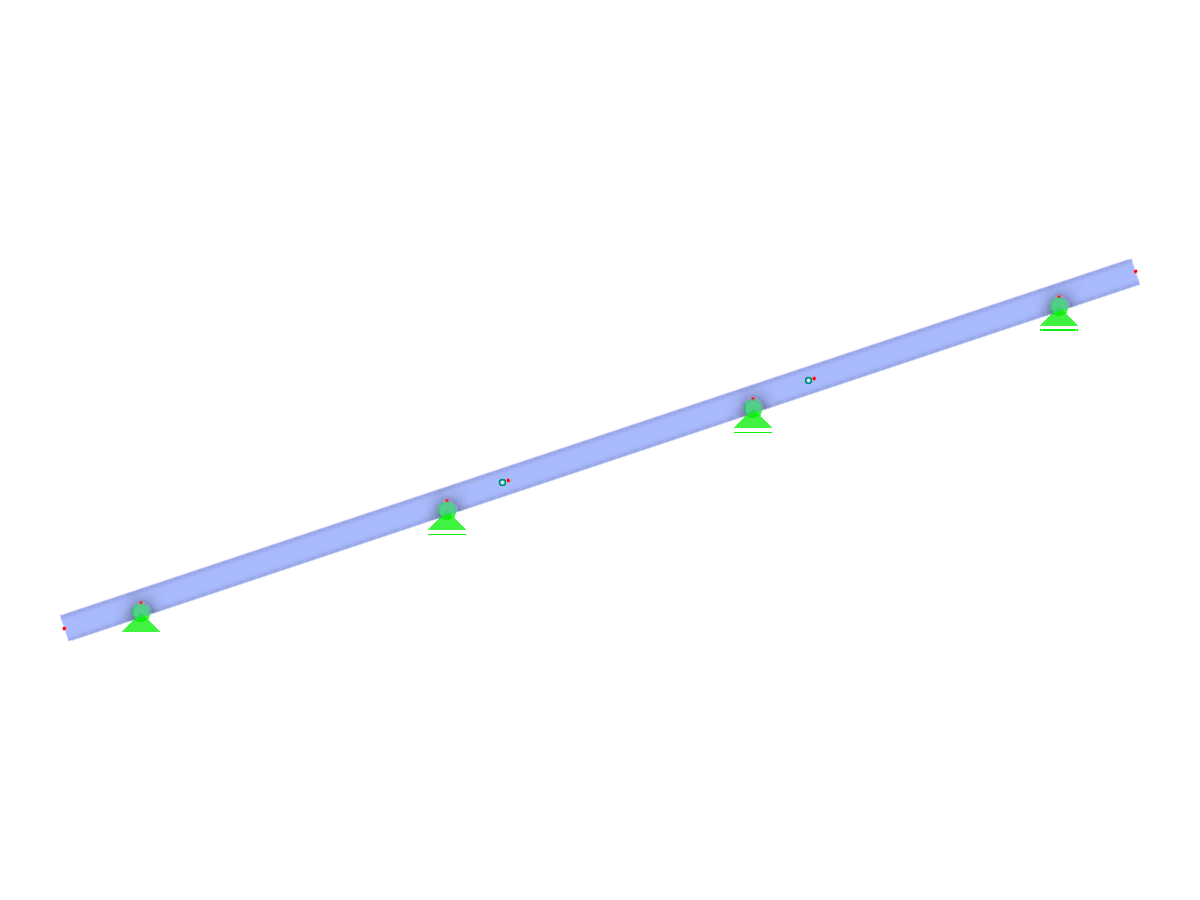

Tento diagram znázorňuje šikmý Gerberův nosník se spojitou konstrukcí s vloženými klouby, přičemž první pole kloub postrádá a ostatní zahrnují převislé konce.
Znázornění šikmého spojitého nosníku, známého také jako Gerberův nosník. Nosník má jedno pole bez kloubů a další pole s vloženými klouby, včetně předsazených konců. Návrh nosníku demonstruje principy stavební mechaniky pro modulární konstrukce.
Používá se v
3D model
Specifikace
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 8 |
| Počet linií | 7 |
| Počet prutů | 7 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 7 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,138 t |
| Rozměry (metrické) | 7,000 x 2,333 x 0,000 m |
| Rozměry (imperiální) | 22.97 x 7.65 x 0 feet |
