EN: Navrhování spojitého nosníku s klouby a převislými konci (title)

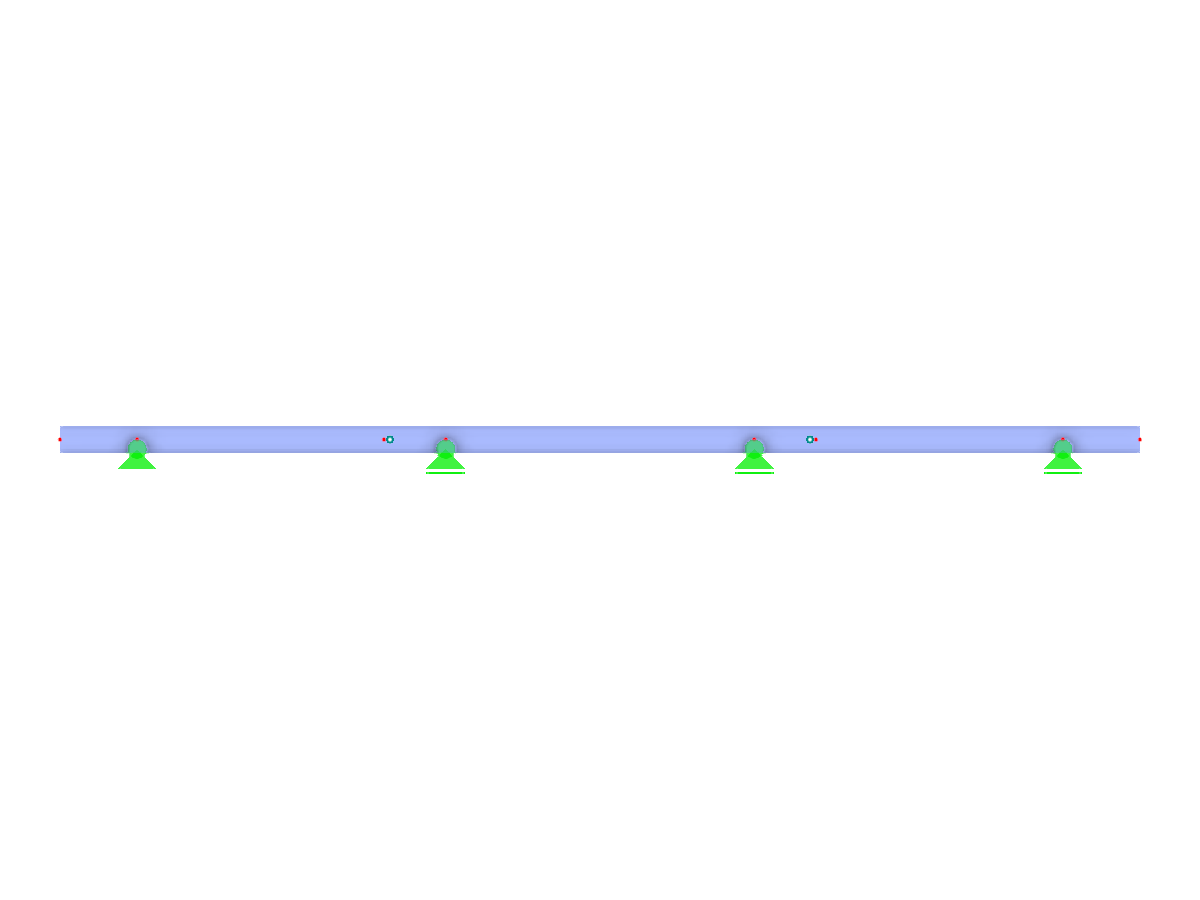

Diagram Gerberova nosníku s klouby v lichých polích a převislými konci, znázorňující konstrukční návrhové prvky.
Obrázek znázorňuje spojitý nosník s klouby vloženými v určitých bodech pro vytvoření Gerberova nosníku. Návrh nosníku zahrnuje lichá pole vybavená klouby a převislými konci na obou stranách. Klouby umožňují rotační pohyb, což lze v návrhu využít ke zjednodušení analýzy a konstrukce. Tato konstrukční konfigurace je ideální pro efektivní řízení rozložení zatížení.
Používá se v
3D model
Specifikace
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 8 |
| Počet linií | 7 |
| Počet prutů | 7 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 7 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,131 t |
| Rozměry (metrické) | 7,000 x 0,000 x 0,000 m |
| Rozměry (imperiální) | 22.97 x 0 x 0 feet |
