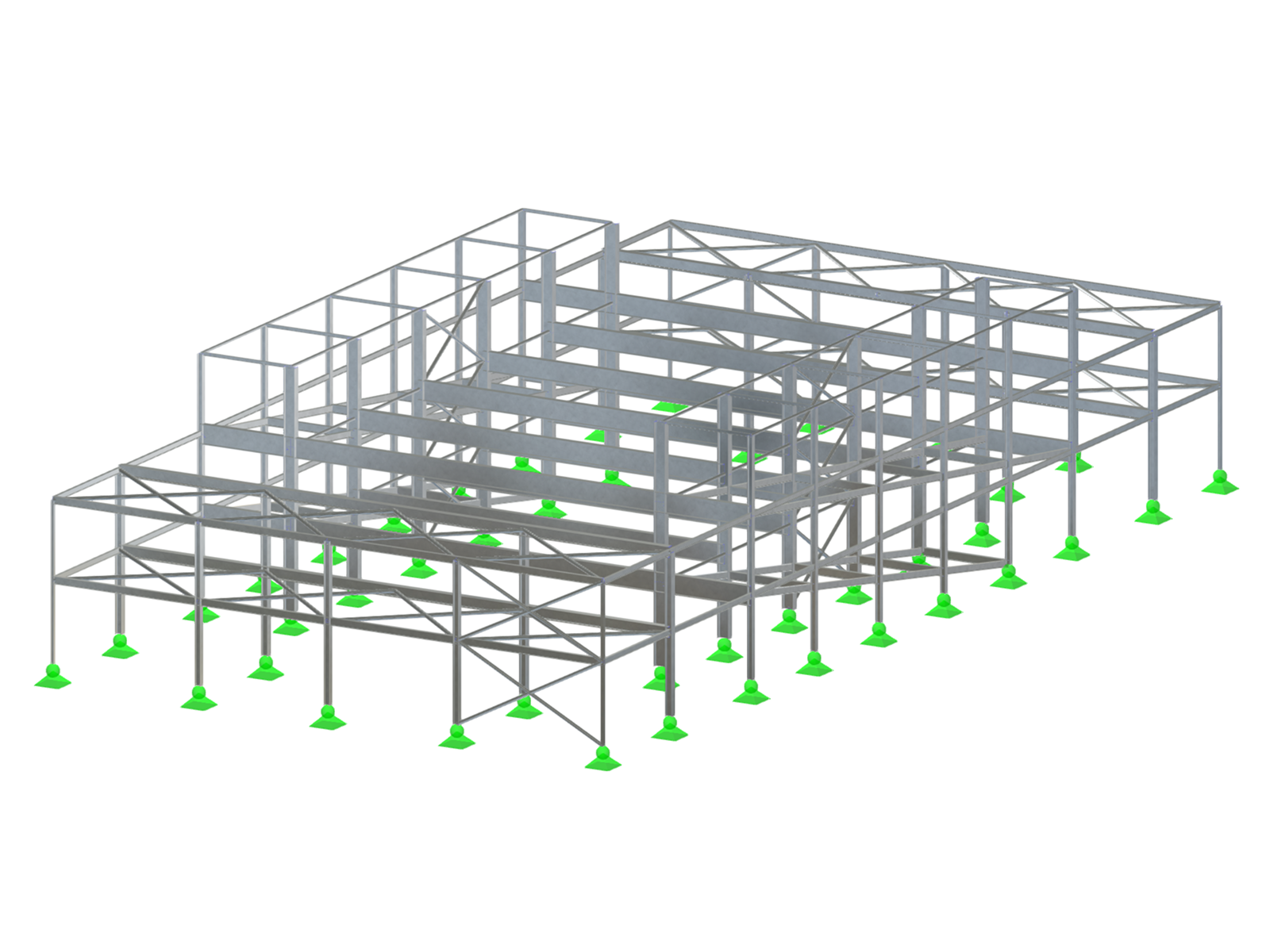

Ocelová konstrukce dvoupodlažního parkovacího domu, 47,62 × 24,5 m, výška 9,4 m, Čelákovice. Skosený sklon 1,75 %, rámy HEA 500.
Ocelová konstrukce dvoupodlažního parkovacího domu, 47,62 × 24,5 m, výška 9,4 m, Čelákovice. Skosený sklon 1,75 %, rámy HEA 500.
1.6.2026
062986

Ocelová konstrukce parkovacího domu v Čelákovicích

Ocelová konstrukce dvoupodlažního parkovacího domu, 47,62 × 24,5 m, výška 9,4 m, Čelákovice. Skosený sklon 1,75 %, rámy HEA 500.
[Irina Okilova] navrhla dvoupodlažní ocelovou konstrukci parkovacího domu pro Čelákovice. Hlavní nosná schéma tvoří rámy ze sloupů HEA 500 a svařovaných příčlí s rozpětím 16,5 m. Na obou stranách jsou přístřešky, štítové stěny obsahují sloupy HEA 220. Celkové rozměry jsou 47,62 × 24,5 m s výškou 9,4 m.
Používá se v
3D model
Více o 3D modelu
Specifikace
Počet uzlů 290
Počet linií 439
Počet prutů 356
Počet ploch 41
Počet těles 0
Počet zatěžovacích stavů 12
Počet kombinací zatížení 22
Počet kombinací výsledků 0
Celková hmotnost 104,827 t
Rozměry (metrické) 24,500 x 9,760 x 47,620 m
Rozměry (imperiální) 80.38 x 32.02 x 156.23 feet
