Sportovní hala s ocelovou konstrukcí pro tenis

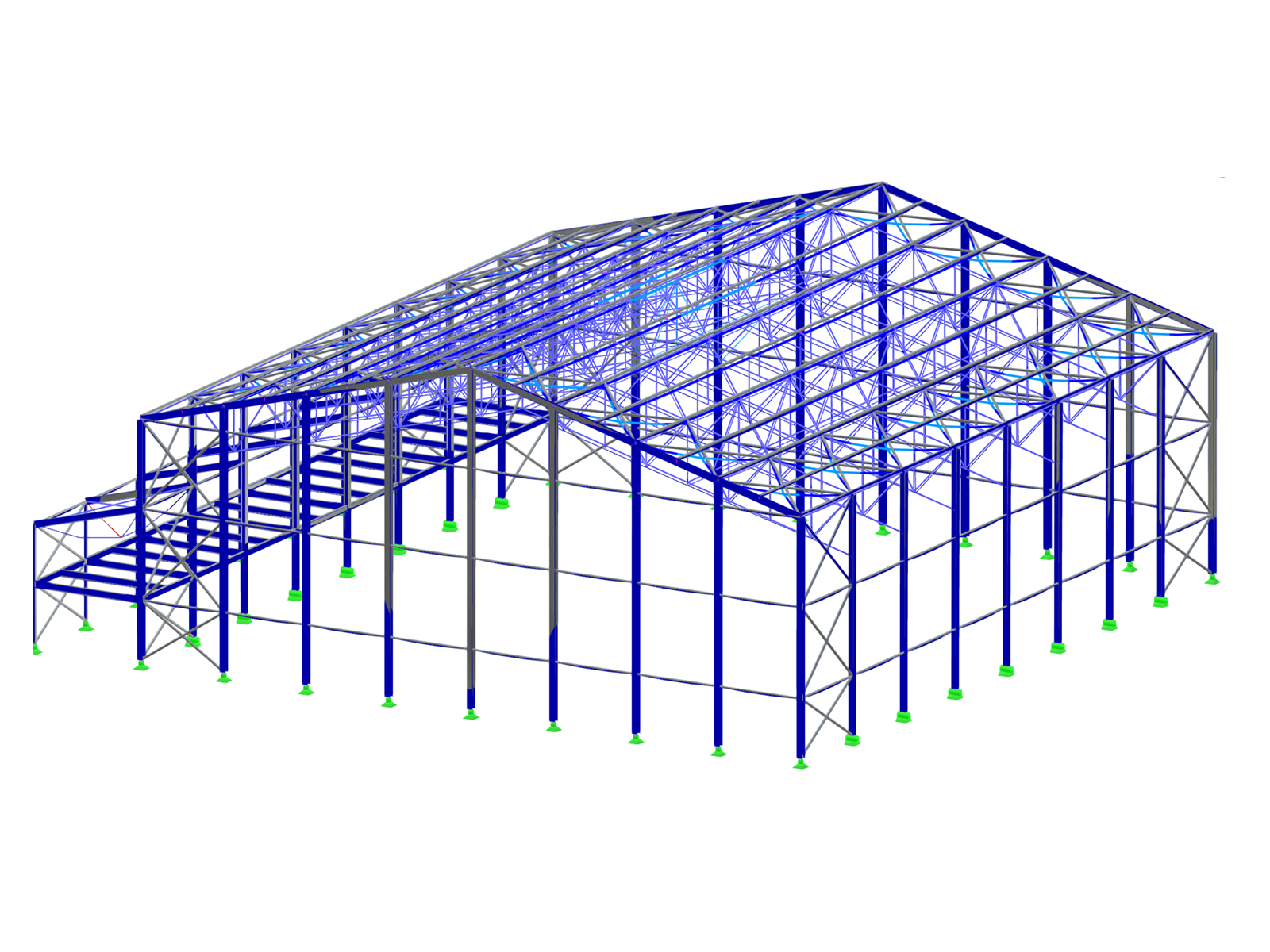

Jednoloďová ocelová sportovní hala s přístřeškem pro skladovací prostory a šatny.
Jednoloďová ocelová sportovní hala určená pro tenisové a další sportovní aktivity. Hlavní nosnou konstrukci tvoří priehradové vazníky. K vazníkům je připojen přístřešek zahrnující skladovací prostory, šatny a vstupní část. Součástí projektu je také porovnávací studie variant geometrie vazníku, zkoumající vliv uspořádání prutů na hmotnost a tuhost konstrukce. Skupina „Dlubal Talent ČVUT“ pracovala na tomto návrhu.
Používá se v
3D model
Specifikace
| Počet uzlů | 697 |
| Počet linií | 983 |
| Počet prutů | 983 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 10 |
| Počet kombinací zatížení | 48 |
| Počet kombinací výsledků | 2 |
| Celková hmotnost | 106,369 t |
| Rozměry (metrické) | 43,000 x 17,207 x 40,000 m |
| Rozměry (imperiální) | 141.08 x 56.45 x 131.23 feet |
