Parametrický průřez tříbuněčného komorového nosníku

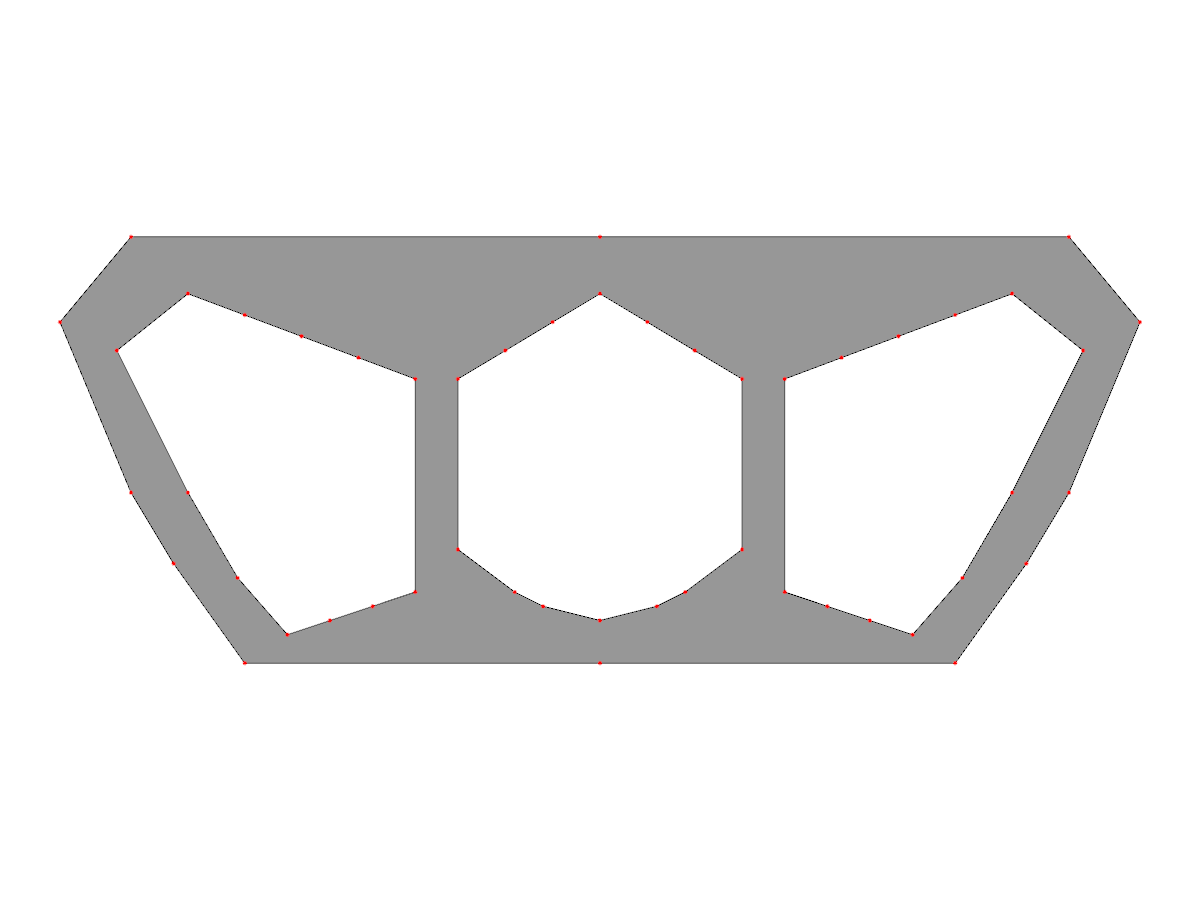

Parametrický model příčného řezu tříkomorového komorového nosníku vytvořený v programu RSECTION, zobrazující geometrickou definici pomocí uzlů a linií pro statickou analýzu.
Obrázek zobrazuje parametrický průřez tříkomorového komorového nosníku definovaný v aplikaci RSECTION. Geometrie se skládá z vnějšího polygonálního obrysu a tří vnitřních výřezů představujících duté komory. Červené uzly označují vrcholy lineárních segmentů tvořících tenkostěnný profil. RSECTION umožňuje definici libovolných průřezů pro stanovení vlastností, jako je plocha a momenty setrvačnosti, pro další statickou analýzu v programech RFEM nebo RSTAB.
