Konzola s otvorem ve stojině na plochách I-profilu

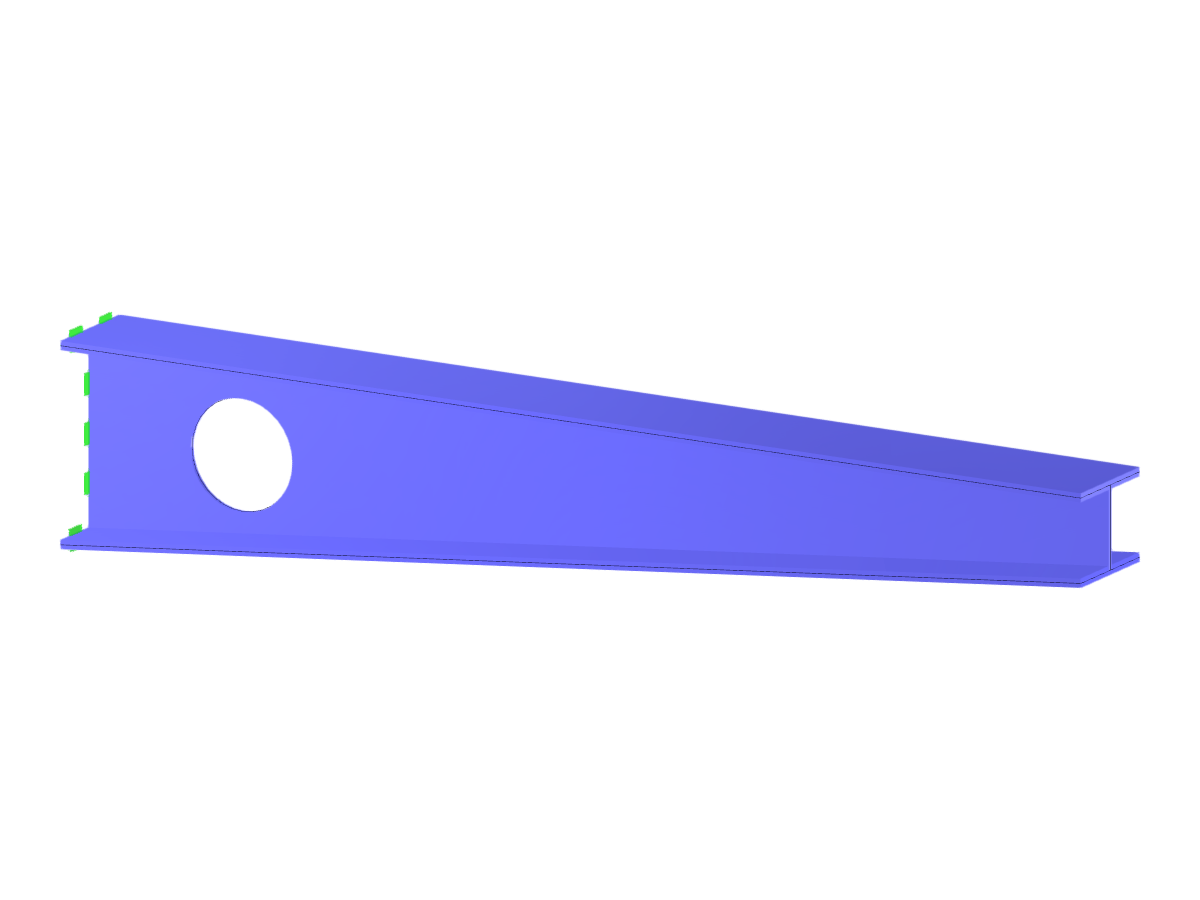

Konzolová konstrukce z I-profilu s otvorem ve stojině, zobrazená v plošném modelu s geometrií a konstrukčními detaily.
Obrázek znázorňuje konzolový nosník vytvořený pomocí plošných prvků s výrazným průřezem tvaru I. Za povšimnutí stojí, že ve stojině nosníku je strategicky umístěn otvor, který může ovlivnit strukturální integritu a rozložení zatížení. Model efektivně demonstruje použití pokročilých technik plošného modelování ve stavebním inženýrství za účelem optimalizace návrhu a funkčnosti.
Používá se v
3D model
Specifikace
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 13 |
| Počet linií | 17 |
| Počet prutů | 0 |
| Počet ploch | 5 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 3 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,138 t |
| Rozměry (metrické) | 2,000 x 0,350 x 0,200 m |
| Rozměry (imperiální) | 6.56 x 1.15 x 0.66 feet |
