21.11.2022
035743
Jehlan se zúženou základnou a parametrickými možnostmi návrhu

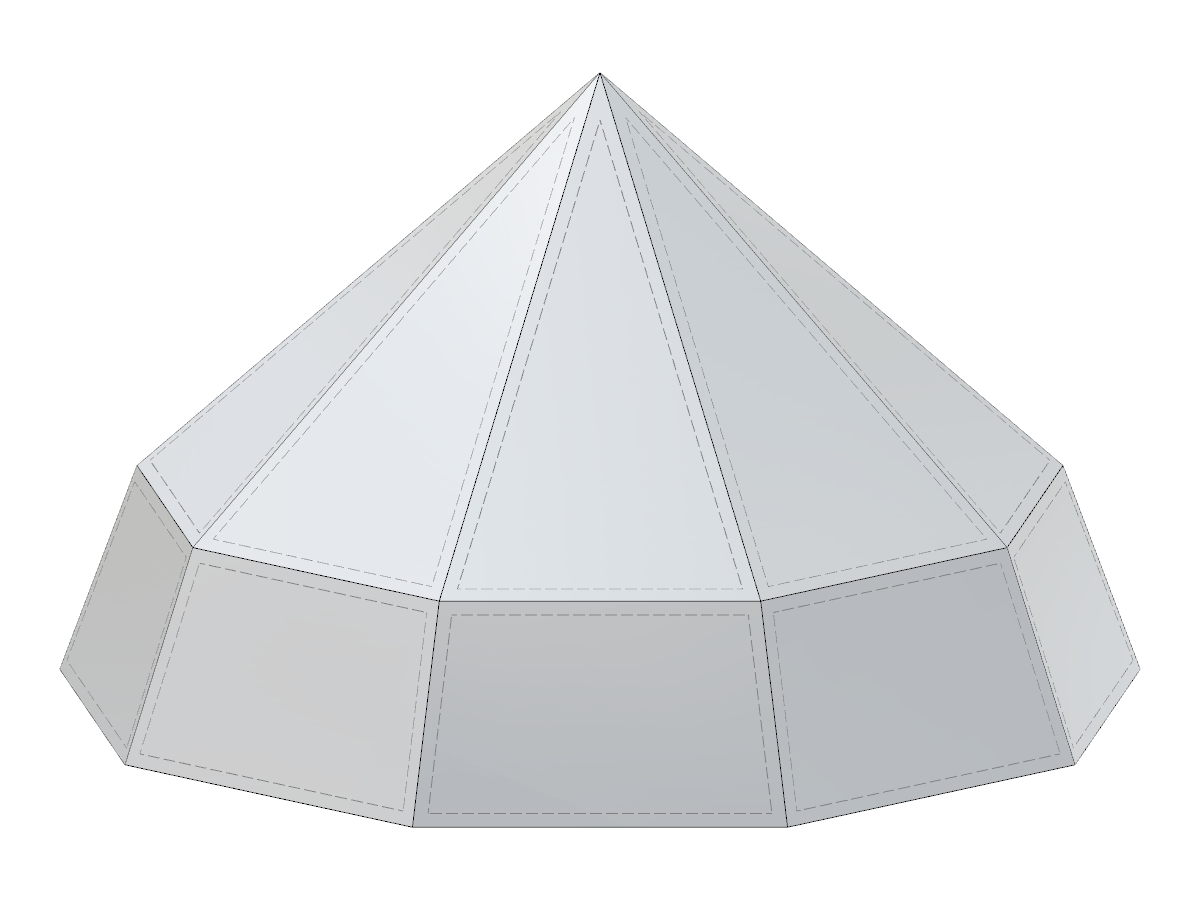

Jehlan se zkosenou základnou, ukazující možnosti parametrického zadávání pro vlastnosti hran a poloměry kružnic.
Obrázek znázorňuje jehlan se zúženou spodní částí, který umožňuje parametrické zadání pomocí počtu hran, délky hrany a poloměru opsané nebo vepsané kružnice. Tento návrh demonstruje všestrannost úpravy geometrických parametrů pro dosažení různých konstrukčních forem.
Používá se v
3D model
Specifikace
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 19 |
| Počet linií | 36 |
| Počet prutů | 0 |
| Počet ploch | 19 |
| Počet těles | 1 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 512,576 t |
| Rozměry (metrické) | 9,925 x 6,000 x 10,078 m |
| Rozměry (imperiální) | 32.56 x 19.69 x 33.06 feet |
