Hyperbolický paraboloidní povrch – konstrukční geometrie nad obdélníkovým půdorysem

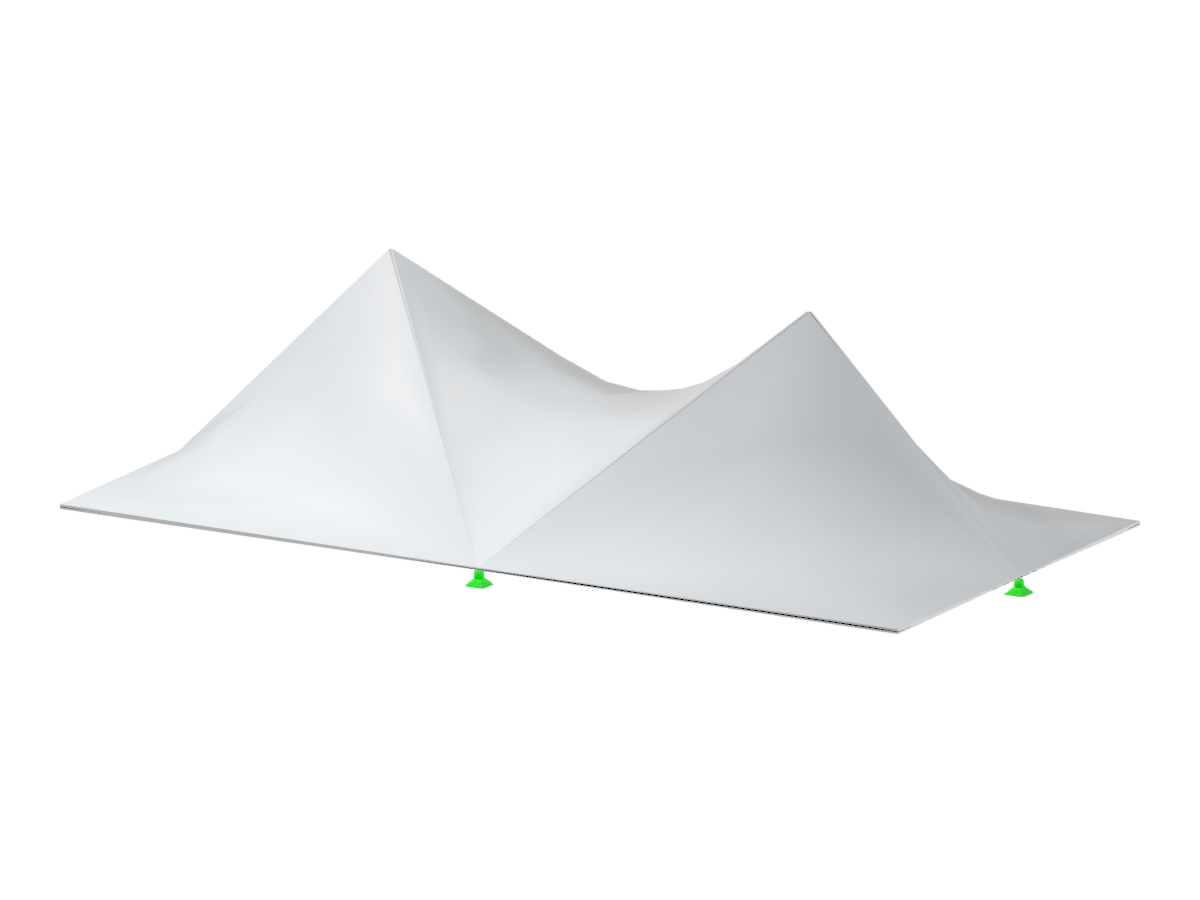

Skořepinové konstrukce sedlového tvaru s pěti hyparovými plochami jsou zobrazeny v obdélníkovém půdorysném návrhu, ilustrujícím systémy vymezující prostor.
Návrh představuje systémy vymezení prostoru pomocí hyparových ploch s přímými hranami, které tvoří antiklastickou skořepinovou konstrukci. Toto uspořádání sestává z pěti hyparových ploch rozmístěných nad obdélníkovým půdorysem, čímž zdůrazňuje jejich uplatnění v architektonické geometrii.
3D model
Specifikace
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 10 |
| Počet linií | 14 |
| Počet prutů | 0 |
| Počet ploch | 5 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 63,704 t |
| Rozměry (metrické) | 20,000 x 5,000 x 10,000 m |
| Rozměry (imperiální) | 65.62 x 16.4 x 32.81 feet |
