Hypar povrchové struktury s antiklastickou geometrií

Plášťové konstrukce se sedlovým zakřivením tvořené čtyřmi hyperbolickými paraboloidy nad obdélníkovým půdorysem se dvěma okrajovými podmínkami a lomy v jedné úrovni.

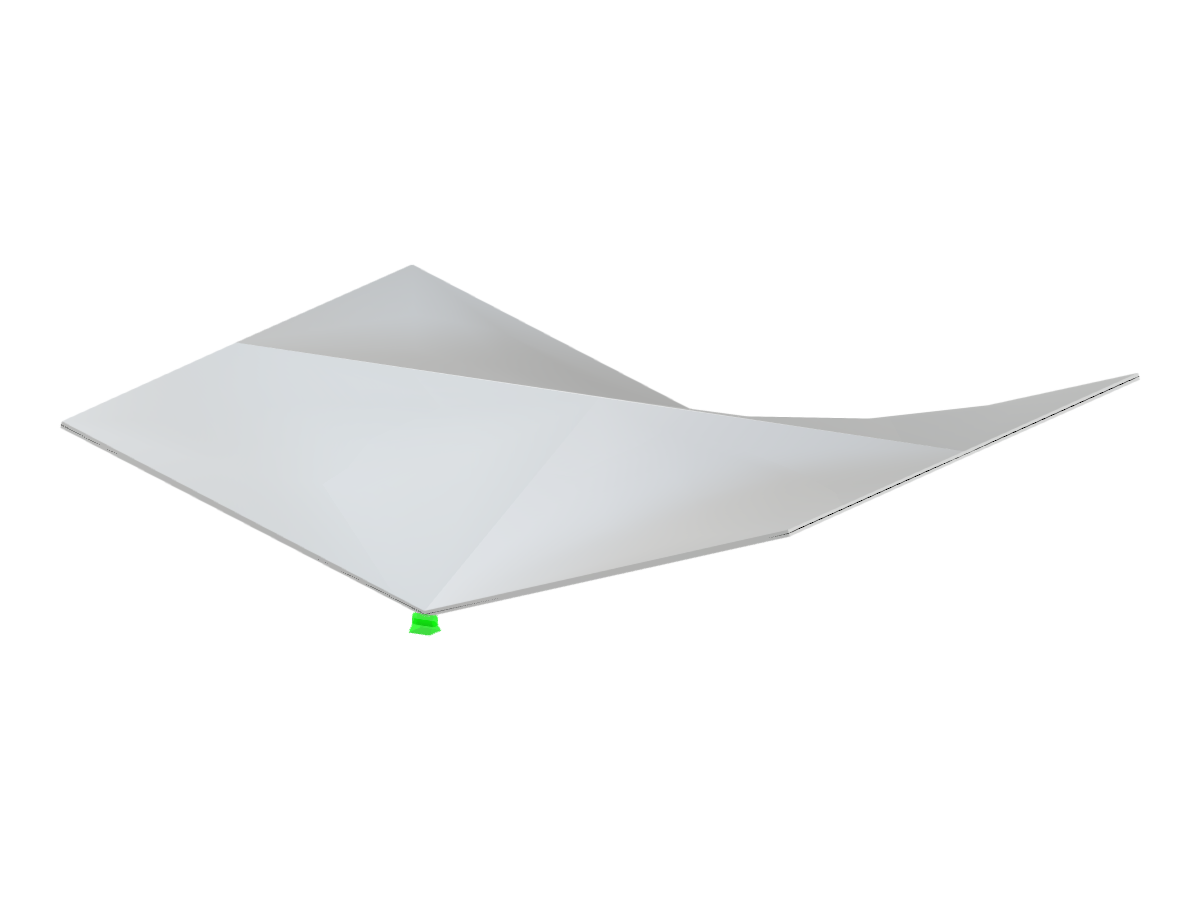

Obrázek znázorňuje antiklastické skořepinové konstrukce známé jako "hypar" plochy, skládající se ze čtyř hyperbolických paraboloidických prvků uspořádaných nad obdélníkovým půdorysem. Konfigurace zahrnuje dvě hranice a dvě úžlabí v jedné úrovni. Toto konstrukční uspořádání je často využíváno pro svou estetickou přitažlivost a konstrukční účinnost v architektonických návrzích.
Používá se v
3D model
Více o 3D modelu
Specifikace
Dynamicky upravitelné parametry bloku
Počet uzlů 9
Počet linií 12
Počet prutů 0
Počet ploch 4
Počet těles 0
Počet zatěžovacích stavů 1
Počet kombinací zatížení 0
Počet kombinací výsledků 0
Celková hmotnost 31,315 t
Rozměry (metrické) 12,000 x 2,000 x 10,000 m
Rozměry (imperiální) 39.37 x 6.56 x 32.81 feet
