Valená klenba s proměnným poloměrem na koncích

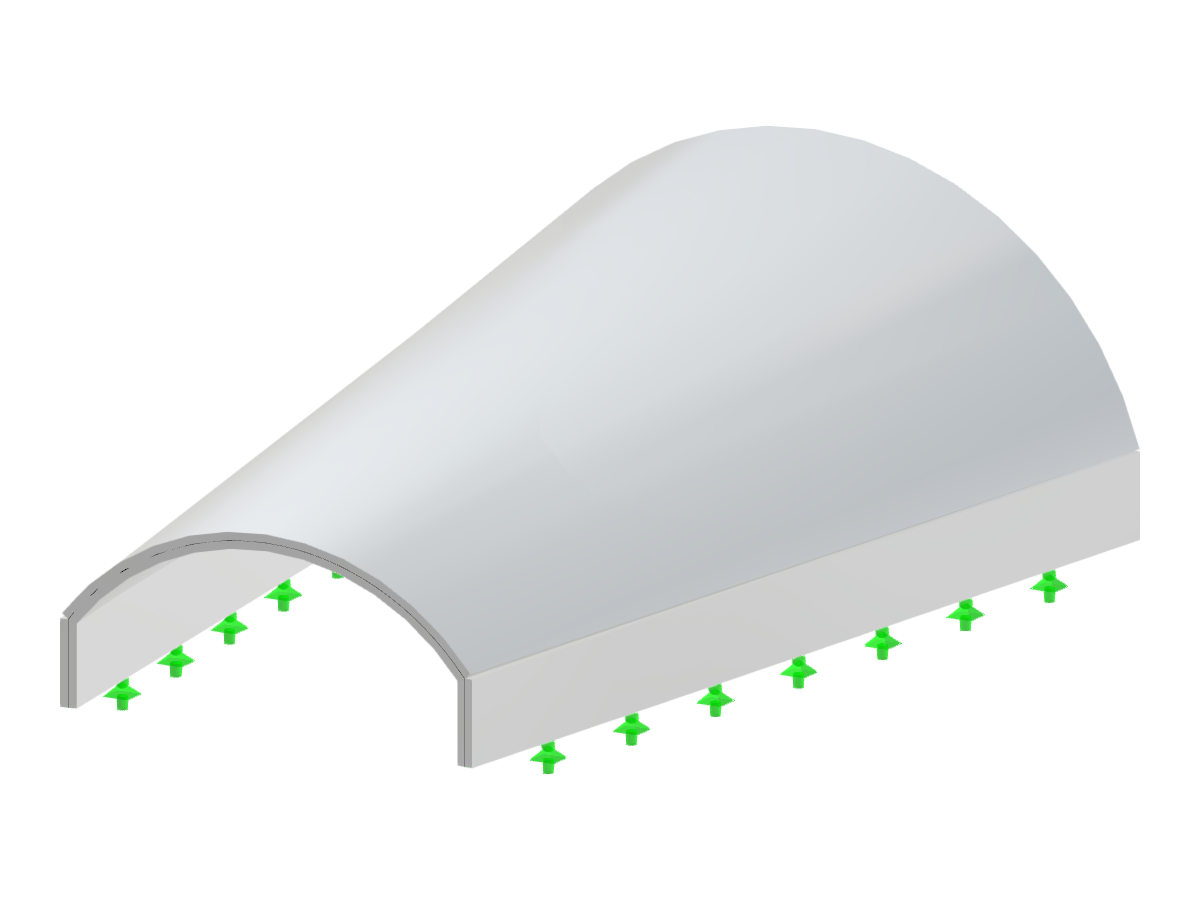

Poloválcová skořepinová konstrukce s proměnným poloměrem na koncích, znázorněná s odlišnou geometrií výšky a poloměru.
Obrázek zobrazuje půlválcovou valenou klenbu s proměnným poloměrem na jejích koncích, čímž zdůrazňuje její jedinečné geometrické plánování založené na výšce a poloměru. Klenba má výrazné rozměry, které ilustrují, jak se zakřivení mění směrem k jejím okrajům. Tento typ konstrukce se často používá v architektuře pro svou estetickou přitažlivost a efektivní průběh zatížení.
Používá se v
3D model
Specifikace
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 8 |
| Počet linií | 10 |
| Počet prutů | 0 |
| Počet ploch | 3 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 7,713 t |
| Rozměry (metrické) | 4,000 x 2,000 x 6,000 m |
| Rozměry (imperiální) | 13.12 x 6.56 x 19.69 feet |
