Příhradový obloukový vazník s parabolickým pásem pro statickou analýzu
Návrh obloukového příhradového nosníku s parabolickým horním pásem pomocí polygonu a přímých prutů v modelovém pohledu RSTAB.

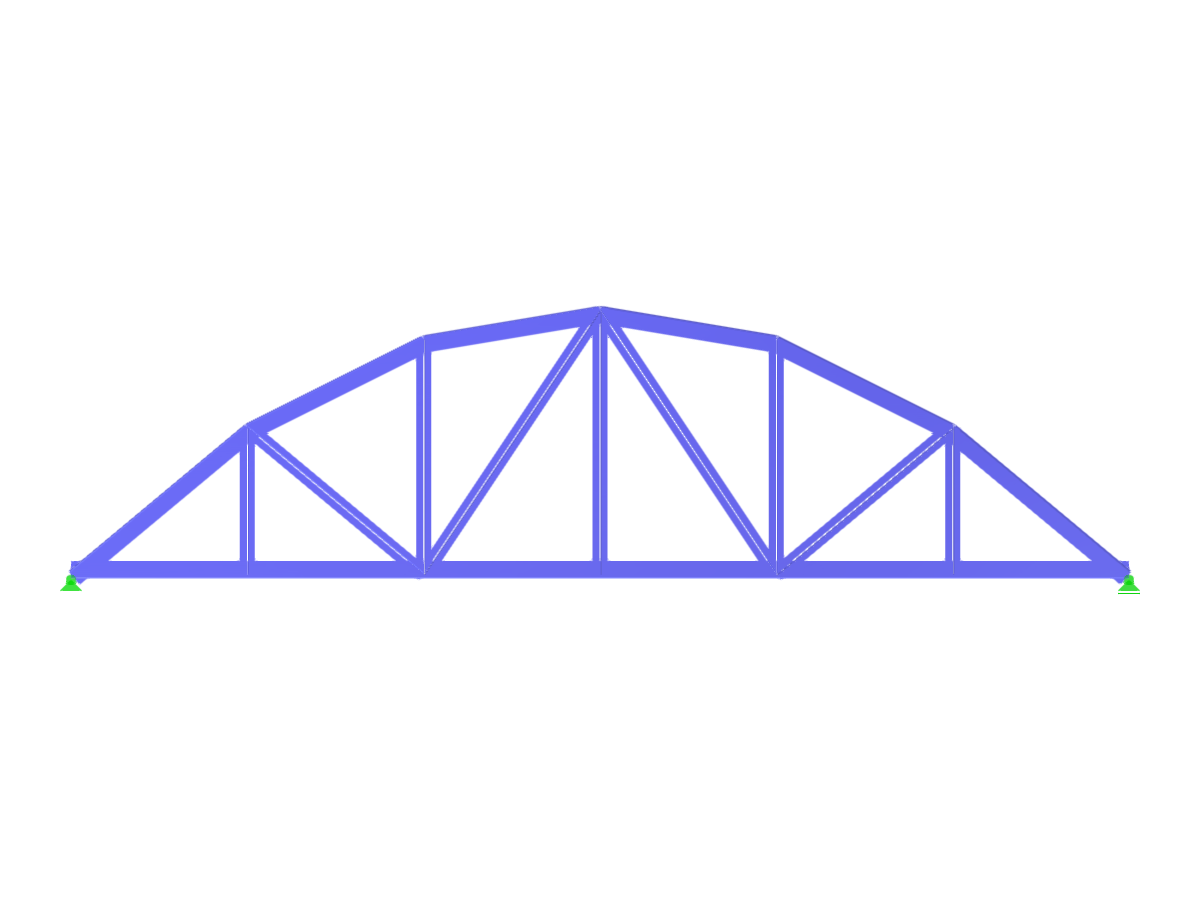

Obrázek zobrazuje obloukový příhradový nosník s parabolickým horním pásem, vytvořený pomocí polygonálních a přímých prutů. Tento konstrukční návrh je modelován v softwaru RSTAB. Příhradový nosník je příkladem komplexní inženýrské geometrie a zdůrazňuje pokročilé simulační schopnosti.
Používá se v
3D model
Specifikace
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 12 |
| Počet linií | 21 |
| Počet prutů | 21 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 1,403 t |
| Rozměry (metrické) | 12,000 x 3,000 x 0,000 m |
| Rozměry (imperiální) | 39.37 x 9.84 x 0 feet |
